SC-GN980对接三菱Q系列PLC的设置方法（包含扩展模块和内置网口）

一、对接三菱Q系列PLC，使用以太网扩展模块

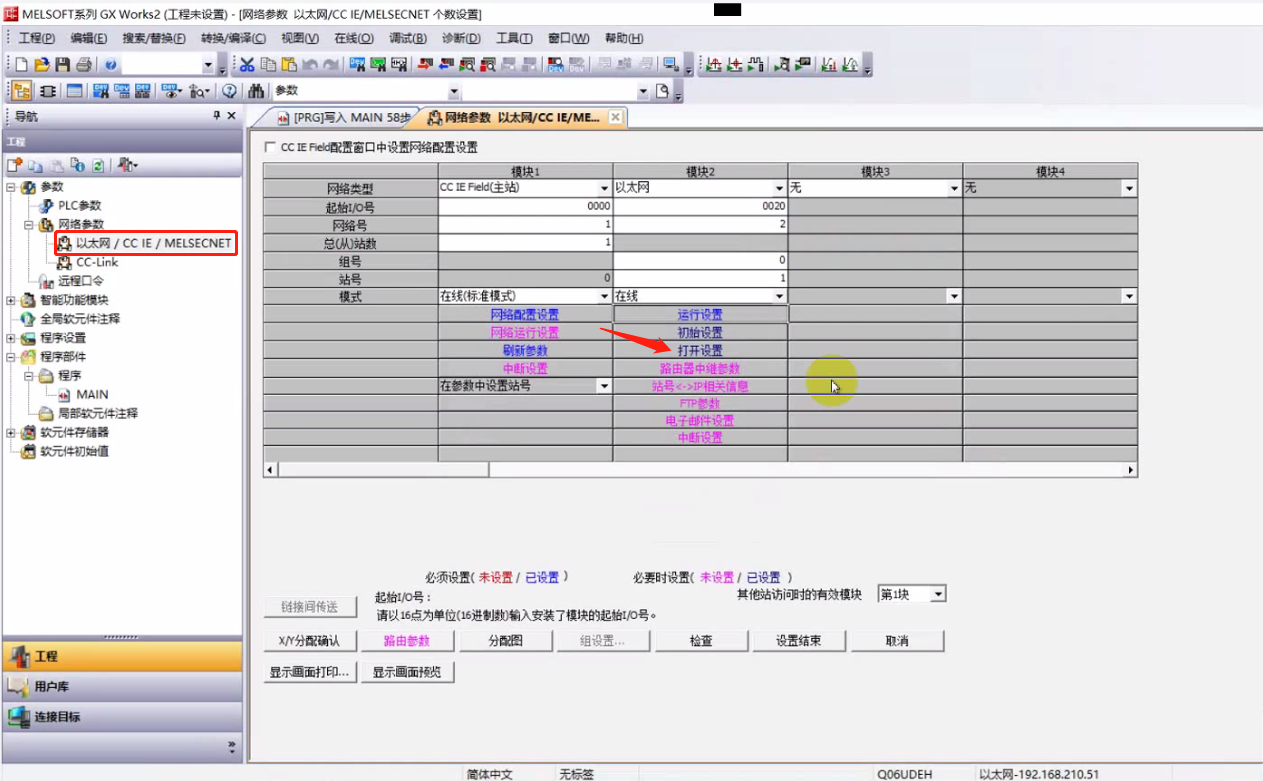

1、网络参数-运行设置

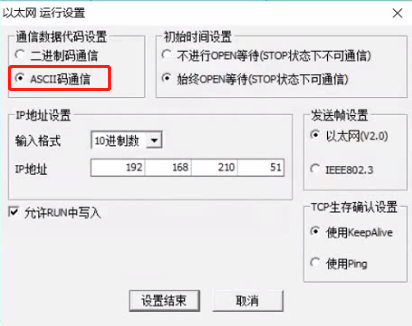

2、设置IP地址，通信数据代码设置，选为“ASCII码通信”

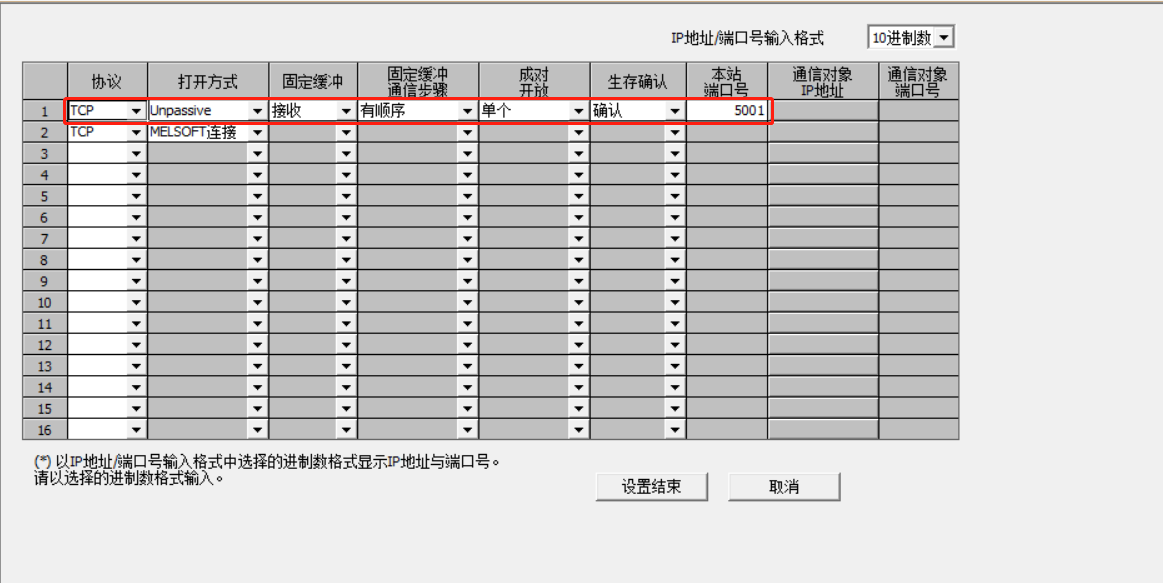

3、网络参数-打开设置

协议：TCP

打开方式：Unpassive

固定缓冲：接收

固定缓存通信步骤：有顺序

成对开放：单个

生存确认：确认

本站端口：5001

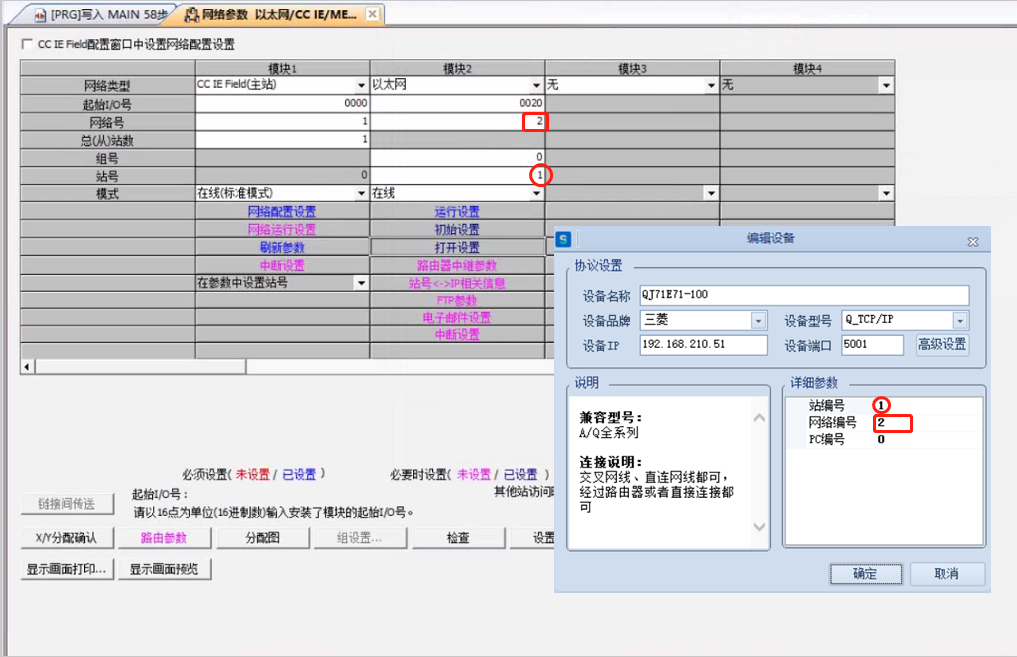

4、站号，网络号 对应

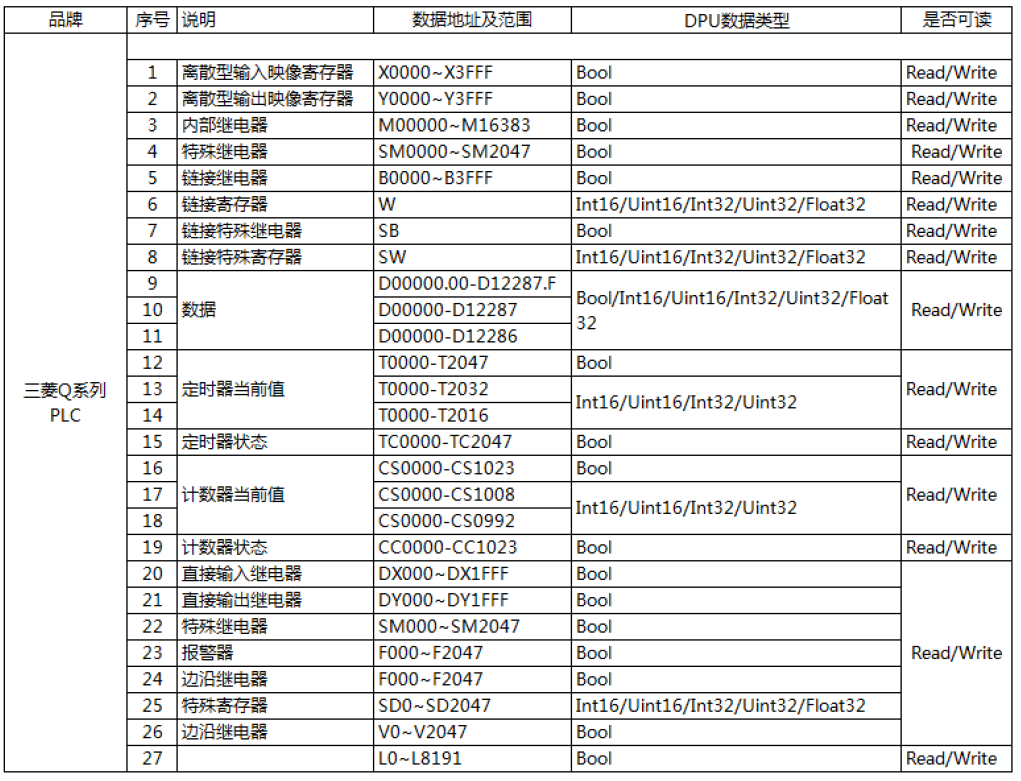

5、变量地址表

二、三菱Q系列 内嵌以太网模块

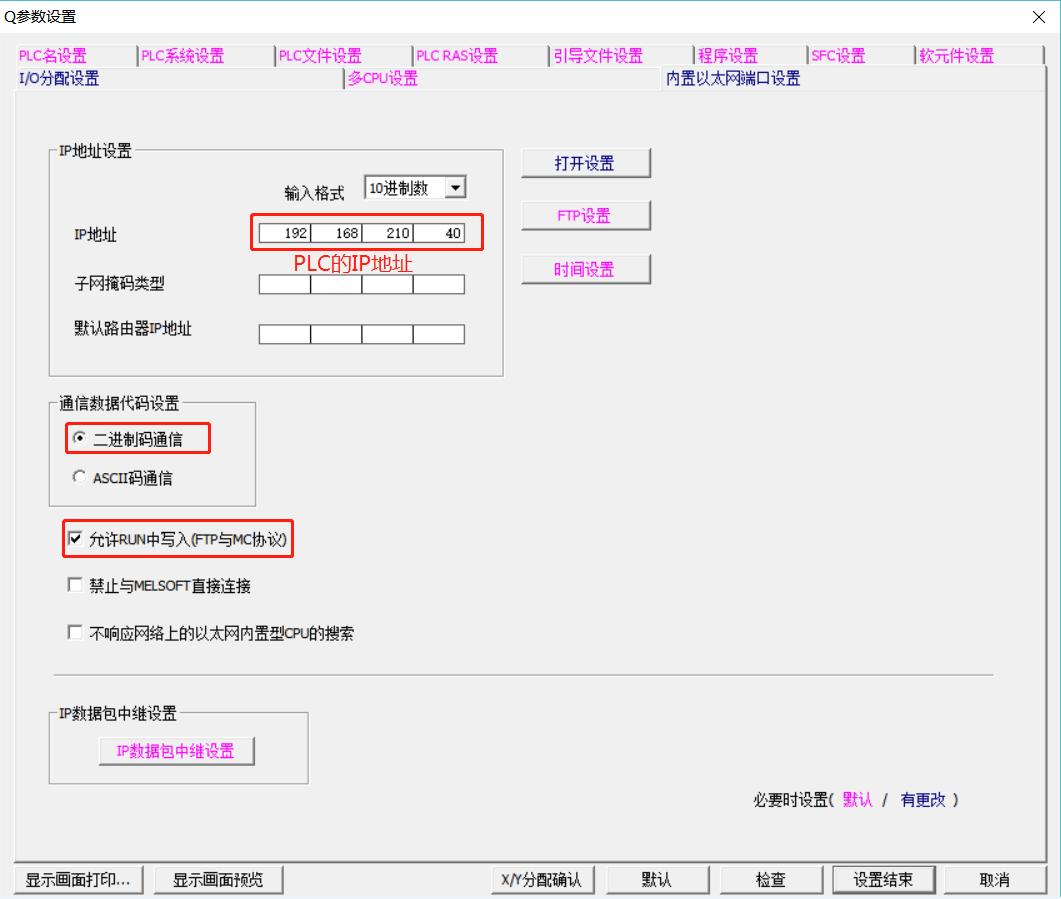

1、PLC设置，内置以太网端口设置

通信数据代码设置，选为“二进制码通信”

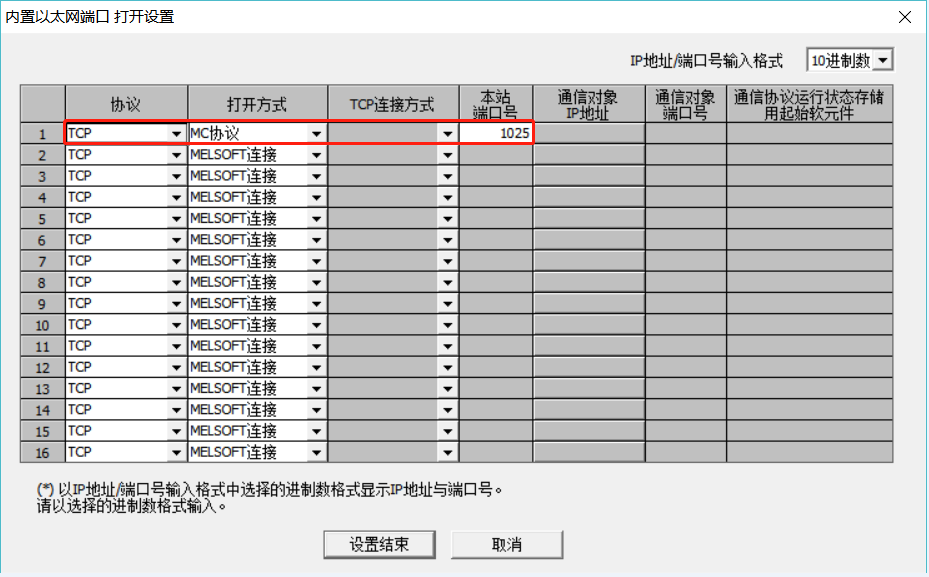

2、内置以太网端口 打开设置
